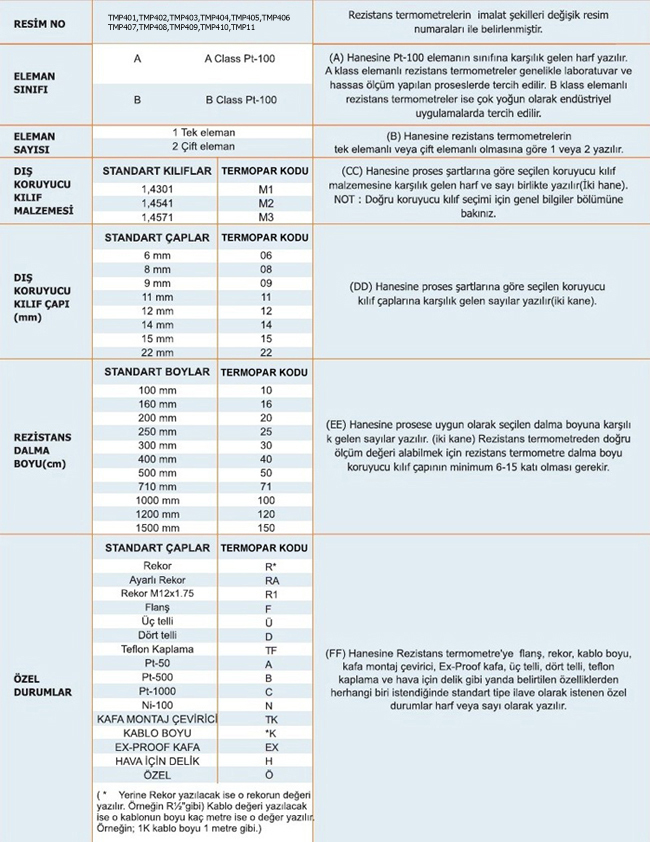

| TERMOPAR | REZİSTANS TERMOMETRE (PT 100) KODLAMA BİLGİLERİ |
Rezistans Termometreler -200°C'den +850°C'ye kadar çeşitli proseslerde yaygın olarak kullanılır.Düşük sıcaklıklarda
termokuplla göre daha doğru değer verirler.
500°C'ye kadar
standart üretimler,500-850 °C'ye kadar olan isteklerde özel tipler
kullanılır.
Rezistans Termometreler genelede makinalar,tanklar,borular,gaz ve sıvı ortamlar
ve yüzey ölçümleri gibi proseslerde kullanılır.
Rezistans Termometre elemanı olan PT-100 ve Ni-100 IEC 751 standartına uygun direnç değeri verir.
Rezistans Termometreler insetli olarak imal edilir.İnset dış koruyucu kılıfın içine
yerleştirilen
ikinci bir koruyucudur.Rezistans Termometre elemanı inset dış koruyucusunun içine yerleştiri-
lir ve metal oksit tozları doldurulur.İnset daha sonra rezistans termometrenin dış koruyucunun içine yer -
leştirilir.Rezistans termometrelerin insetli olmasının en büyük avantajı prosesi durdurmadan sadece inset-
in değiştirilmesidir.Ayrıca dış koruyucu,kafa gibi diğer aksamları sağlam olan bir rezistans termometrenin
sadece
inseti temin edilerek daha ekonomik malzeme alınmış olur.
|
| KORUYUCU KILIFLAR |
Rezistans Termometre koruyucu kılıfları proses şartların göre seçilmelidir.
Genelde koruyucu kılıflar;
1.4301 (304 Kalite Paslanmaz) DIN X5 CrNi 18 10
1.4541 (321 Kalite Paslnmaz) DIN X6 CrNiTi 18 10
1.4571 (316 Kalite Paslanmaz) DIN X6 CrNiMoTi17 12 2
İnsetlerde genelde 1.4301 veya 1.4541 borular kullanılır. |
| |
BAĞLANTI KAFASI
|
Rezistans termometre koruyucu kılıflarının tutturulduğu Alüminyum döküm kafa içine inset iki vida ile yay sıkıştırmalı olarak tutturulur.Yay sıkıştırmalı
olarak monte edilmesiyle titreşimden kaynaklanan problemler minimuma indirilmiş olur.Ayrıca genleşmeden dolayı olabilecek sıkıntılar giderilmiş o-
lur ve daha iyi bir ısı iletimi sağlanmış olur.
Genelde rezistans termometrelerde B tipi alüminyum döküm kafalar kullanılır.İstendiğinde C tipi kafada kullanılır.Kafalar DIN 43729 standartlarına uy-
gundur. |
| |
| BAĞLAMA VE MONTAJ ŞEKİLLERİ |
Bu katalogda belirtilen rezistans termometreler prosese genelde rekor veya flanş ile bağlanacak şekilde düşünülmüştür.
Rezistans termometre kafası ile cihaz arasında bakır iletkenli kablolar kullanılır.Bağlantı kablosu 10m'ye kadar olan rezistans termometreler ve kablosu
iki telli,10 metre'den 150 metre'ye kadar üç telli ve 150 metre'den sonra dört telli olarak bağlanır. Rezistans termometrenin daldırılacağı prosesin akış-
kan hızı ölçüö hassasiyetini etkileyen bir faktördür.Rezistans termometreler genelde akış yönüne dik yerleştirilmelidir. |
| |
| STANDART VE ÖZEL TİPLER |
Katalogda
belirtilen ve piyasada sık kullanılan standart tipler kodlama sistemine uygun olarak seçilerek sipariş edilebilir.
Prosesin özelliğine göre katalogda belirtilen standart tipler dışında,özel tip rezistans termometrelerde üretilmektedir.
1-Daha önce kullanılan termokupl varsa numune vermek.
2-Özel Rezistans termometre daha önce Termopar'dan alınmış ise sipariş numarası veya teknik resim numarası vermek.
3-Rezistans termometreye ait varsa boy,çap ve şeklini belirten teknik resim vermek.
4-Yeni Rezistans termometre alınıyor ise prosesi açık bir şekilde tarif etmek.
5-Devamlı ve Maksimum çalışma sıcaklıklarını belirtmek.
6-Prosesin,biliniyorsa akış ve basınç bilgisi yanısıra kimyasal aşınma faktörlerini belirtmek. |
| |
| YEDEK MALZEME VE TAMİR |
| Rezistans termometrelerin tüm parçaları katalogda belirtilen tiplere göre seçilerek sipariş edilebilir.
Rezistans termometreler tamir edilebilir.İnseti,dış koruyucusu kafası ve klemensi gib ana parçaları sağlam olan ve sadece PT-100 elemanı arızalı olan
bir rezistans termometrenin sadece elemanını değiştirmek çok ekonomik olur.Ayrıca sadece inseti arızalı olan
bir rezistans termometrenin sadece in-
setini değiştirmek,komple yenisini almaktan çok daha ekonomiktir. |
| |
| |
|
|
|
| REZİSTANS TERMOMETRE |
: |
DIN 43760D |
 |
| DIŞ KORUYUCU |
: |
DIN Ve AISI Standartları |
| KAFA |
: |
DIN 43729 B tipi Alüminyum döküm kafa
IP67 Korumalı
|
|
| |
 |
| |
 |
| |
| |
